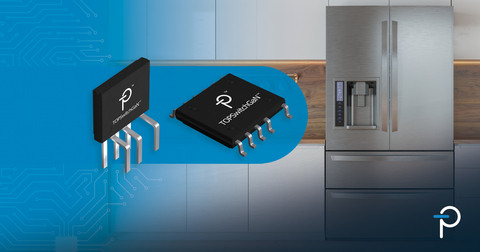

파워 인터그레이션스의 TOPSwitchGaN IC. 플라이백 컨버터의 전력 범위를 440W까지 확장해 공진형 토폴로지를 대체하는 간소화된 대안을 제시한다.
고효율 전력 변환용 고전압 집적회로 분야의 선도 기업인 파워 인터그레이션스(Power Integrations, 나스닥 POWI)가 플라이백 토폴로지의 획기적 혁신을 통해 플라이백 컨버터의 전력 범위를 440W까지 확장했다고 발표했습니다. 이는 기존에 더 복잡한 공진 및 LLC 토폴로지가 필요했던 한계를 크게 뛰어넘는 수준입니다. 이번 발표는 APEC 2026에서 이루어졌습니다.
새로운 TOPSwitchGaN™ 플라이백 IC 제품군은 회사의 PowiGaN™ 기술과 TOPSwitch™ IC 아키텍처를 결합해 복잡성을 줄이고, 많은 경우 방열판을 제거하며 설계 시간을 단축하고 제조 용이성을 높이며 전체 시스템 비용을 낮춥니다.
실베스트로 피미아니(Silvestro Fimiani) 파워 인터그레이션스 제품 마케팅 디렉터는 "이것은 단순한 제품 진화가 아니라 엔지니어들의 전원 공급 장치 설계 방식 자체를 근본적으로 뒤바꿀 혁신"이라며 "수십 년 동안 설계자들은 전력 수준이 높아짐에 따라 어쩔 수 없이 LLC와 같은 공진형 토폴로지로 전환해야만 했다. 하지만 이제 TOPSwitchGaN을 통해 플라이백의 적용 범위를 과거에는 불가능했던 전력 수준까지 확장해 냄으로써, 엔지니어들이 훨씬 단순한 아키텍처로도 고효율과 고성능을 달성할 수 있게 됐다"고 말했습니다.
10%~100% 부하 전 구간 92% 효율 달성
TOPSwitchGaN IC는 부하 범위 전반인 10%~100% 부하에서 92%의 효율을 제공하며 대기 및 오프 모드에서 50mW 미만의 전력 소비로 유럽 에너지 관련 제품(ErP) 규정을 손쉽게 충족합니다. 동기식 정류 회로 없이도 이러한 수준을 달성하며, 고급 가전, 전기자전거 충전기, 산업용 애플리케이션에 이상적입니다.
PowiGaN 스위치는 실리콘보다 훨씬 낮은 온저항(RDS(ON))을 제공해 전도 손실이 줄어들고 플라이백 컨버터의 전력 처리 능력이 대폭 향상됩니다. 800V PowiGaN 스위치를 탑재해 우수한 서지 내구성과 낮은 스위칭 손실을 제공하며 최대 150kHz의 스위칭 주파수로 작동해 변압기 크기를 최소화할 수 있습니다.
무부하 소비 전력은 라인 감지를 포함해 230VAC에서 50mW 이하이며, 대기 모드에서 시스템 유지 기능을 수행하기 위해 230VAC에서 300mW 입력 시 최대 210mW의 출력 전력을 여유 전력으로 확보할 수 있습니다.
두 가지 패키지로 다양한 애플리케이션 지원
새로운 IC는 두 가지 스타일로 제공됩니다. 초슬림 설계를 위한 로우 프로파일 eSOP™-12 표면 실장형 패키지는 방열판 없이 135W(85~265VAC)를 제공합니다. eSIP™-7 패키지의 수직 방향 실장은 PCB 풋프린트를 최소화하며, 간단한 클립으로 금속 방열판을 장착하면 전동 공구, 전기자전거, 차고 도어 오프너 등 애플리케이션을 위한 확장된 전력 범위를 구현할 수 있습니다.
TOPSwitchGaN IC는 TinySwitch™-5 오프라인 스위처 IC와 핀투핀(pin-to-pin) 호환되므로 설계자들은 10W에서 440W에 이르는 애플리케이션에 동일한 방법론을 사용할 수 있습니다.
제품 출시 및 관련 자료
TOPSwitchGaN의 가격은 1만 개 단위 기준 1달러부터 시작합니다. 다음과 같은 레퍼런스 설계 자료를 이용할 수 있습니다.
- DER-1079 - TOP7074K를 사용해 가전용 60W 광범위 입력 절연형 플라이백 PSU 제공 키트
- DER-1019 - TOP7078E 기반 356W 하이라인(89V/4A) 절연형 플라이백 산업용 PSU 설명 키트
- RDK-1018 - TOP7075E를 사용한 168W 광범위 입력 절연형 플라이백 설계의 전기자전거 충전기 키트
